Ikviens, kurš ir norādījis koordinātu mērīšanas iekārtas pamatni vai montāžas platformu vafeļu-apstrādes aprīkojumam, zina, ka materiāla izvēle nav zemsvītras piezīme -, tā ir lielākā daļa darba. Izdariet to nepareizi, un jūs dzenāties pēc termiskās novirzes vai vibrācijas trokšņa visas iekārtas mūža garumā. Sakārtojiet to pareizi, un bāze praktiski pazūd no sarunas, kas ir tieši tas, ko vēlaties no strukturālas sastāvdaļas.
Granīts ir bijis noklusējuma risinājums augstas{0}precizitātes aprīkojuma bāzēm gadu desmitiem ilgi, un tas ir pamatota iemesla dēļ. Taču "granīta pamatne" aptver daudzus zemes gabalus, sākot no vienkārša pārbaudes bloka līdz vairāku-asu portāla rāmim ar simtiem caurumu. Lai pasūtītu tādu, kas patiešām atbilst jūsu lietojumprogrammai, ir nepieciešams vairāk nekā izvēlēties izmēru no kataloga lapas.
Kāpēc granīts, konkrēti
Tērauds un čuguns joprojām ir izplatīti mašīnbūvē, taču tiem ir divas saistības, kurām ir liela nozīme metroloģijā un pusvadītāju darbā: tie ievērojami izplešas un saraujas līdz ar temperatūru, un tie ir magnētiski. CMM laboratorijā, kas darbojas ar 20 grādi ±0,5 grādi, tērauda pamatnes termiskā šļūde var mierīgi ietekmēt jūsu mērījumu nenoteiktības budžetu, pirms esat pat pieskāries zondei. Granīta termiskās izplešanās koeficients ir aptuveni par vienu pakāpi mazāks nekā tērauda, un tas ir nemagnētisks - reāla priekšrocība, ja strādājat sensoru vai magnētisko patronu tuvumā.
Arī blīvumam ir nozīme, un šeit faktiski atšķiras piegādes kvalitāte starp piegādātājiem. Augstākās kvalitātes melnais granīts plūst tuvu 3100 kg/m³; daži materiāli, kas tiek pārdoti kā "granīts", ir tuvāk marmoram vai zemākas kvalitātes akmenim, mīkstāki un laika gaitā mazāk stabili. Fotoattēlā tas izskatās līdzīgi. Tas nedarbojas tāpat kā piecus-gadus-vecā CMM.
Kur tiek izmantots pielāgots dizains
A CMM tilta pamatneun pusvadītāju vafeļu{0}}apstrādes platformai strukturāli nav gandrīz nekā kopīga, lai gan abas sākas kā granīta bloks.
CMM un pārbaudes aprīkojumam pamatnei parasti ir nepieciešama plakana darba virsma ar līdzenumu, kas norādīta mikronos, kā arī montāžas nosacījumi vadotnēm, gaisa gultņiem vai stiprinājuma plāksnēm. Inženierzinātņu sarunas parasti koncentrējas uz līdzenuma pakāpi, virsmas apdari un pamatnes atbalstu. - trīs-punktu kinemātiskā montāža ir izplatīta mazākām vienībām, jo tā izolē granītu no montāžas-virsmas nelīdzenumiem.
Pusvadītāju un PCB pārbaudes iekārtām prasības mainās uz caurumu blīvumu un pozicionēšanas precizitāti. Vafeļu stadijām, XY galdiem un AOI platformām bieži ir nepieciešami desmitiem vai simtiem precīzi izvietotu montāžas vai dībeļu caurumu, dažkārt ar pietiekami stingrām pielaidēm, lai cauruma pozīcija, nevis līdzenums kļūtu par ierobežojošo faktoru dizaina pārskatā. Svara-atslodzes urbumi arī šeit ir izplatīti - masas izgriešana no portāla kājas vai šķērssijas iekšpuses samazina termisko nobīdi, nezaudējot slodzes ceļa stingrību.

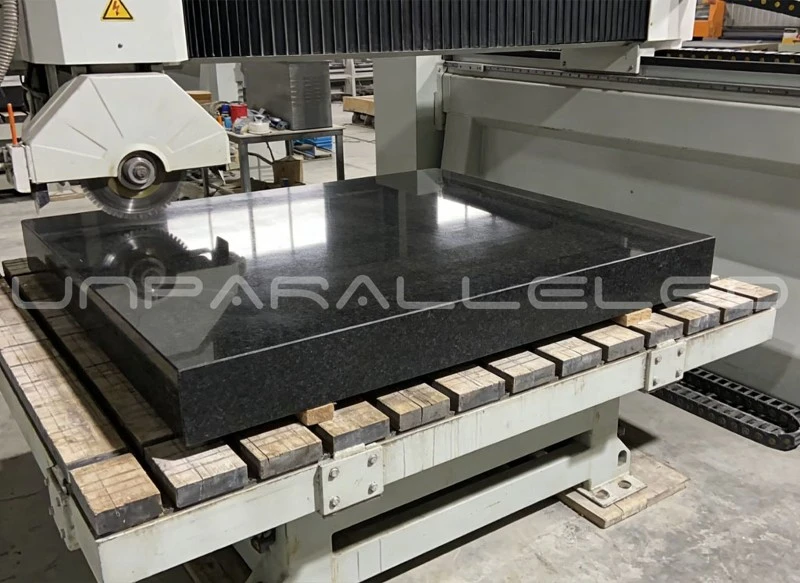

Šeit tiek parādīta ražotāja faktiskā pieredze veikalā. Ikviens var griezt plakanu granīta plāksni. Granīta portāla rāmja apstrāde ar konsekventu caurumu zīmējumu divās vertikālās kolonnās un horizontālā sija, saglabājot pozīcijas pielaidi visā komplektā, ir atšķirīgs uzdevums -, kas ir atkarīgs no stabilas liela-formāta slīpēšanas iekārtas un kvalitātes kontroles procesa, kas pārbauda mezglu kā sistēmu, nevis tikai atsevišķas virsmas.
Jautājumi, ko vērts uzdot pirms pasūtīšanas
Dažas lietas ir vērts apstiprināt ar jebkuru piegādātāju, pirms tiek sākta pielāgota granīta pamatne:
Kāda blīvuma un materiāla pakāpe faktiski tiek izmantota, un vai ir pārbaudes ziņojums, kas to dublē?
Kādas plakanuma un paralēlisma pielaides ir sasniedzamas jūsu vajadzīgajā izmērā -, pielaides, kas notur 300 mm, automātiski netiek mērogotas līdz 2000 mm.
Uz kuru valsts vai starptautisko standartu attiecas atsauce uz kalibrēšanu (DIN 876, JIS, ASME, GB vai līdzīgi), un vai kalibrēšana ir izsekojama akreditētā metroloģijas institūtā?
Kā daļa ir iepakota tranzītam? Pamatne, kas atstāj veikalu pielaides robežās, var nonākt ārpus pielaides, ja tā nav pareizi ievietota kastē un polsterēta -, tas ir biežāk sastopams kļūmes punkts, nekā cilvēki gaida.
Piezīme no veikala grīdas
Mēs veidojam abu veidu bāzes - CMM atsauces platformas un pusvadītāju aprīkojuma rāmjus -, un atkārtota mācība ir tāda, ka zīmējums reti stāsta visu. Caurumu raksts, kas uz papīra izskatās vienkāršs, var mijiedarboties ar graudu orientāciju akmenī tādā veidā, kas ietekmē ilgtermiņa stabilitāti, un parasti tā ir saruna ar izgatavotāju pirms griešanas sākuma, nevis pēc griešanas.
Ja norādāt granīta pamatni CMM, AOI sistēmai vai pusvadītāju apstrādes platformai, materiālu ieguvi un apstrādes plānu ir vērts uzskatīt par diviem atsevišķiem tehniskiem lēmumiem, un abi ir pelnījuši dokumentāciju. Piegādātājam, kurš var uzrādīt kalibrēšanas izsekojamību un materiālu pārbaudes datus, nav grūti -, ka dokumenti ir tas, kas aizsargā jūsu mērījumu nenoteiktības budžetu, un mūsu pašu inženieru komanda iepazīstas ar klientiem, pirms tiek griezts granīts.
